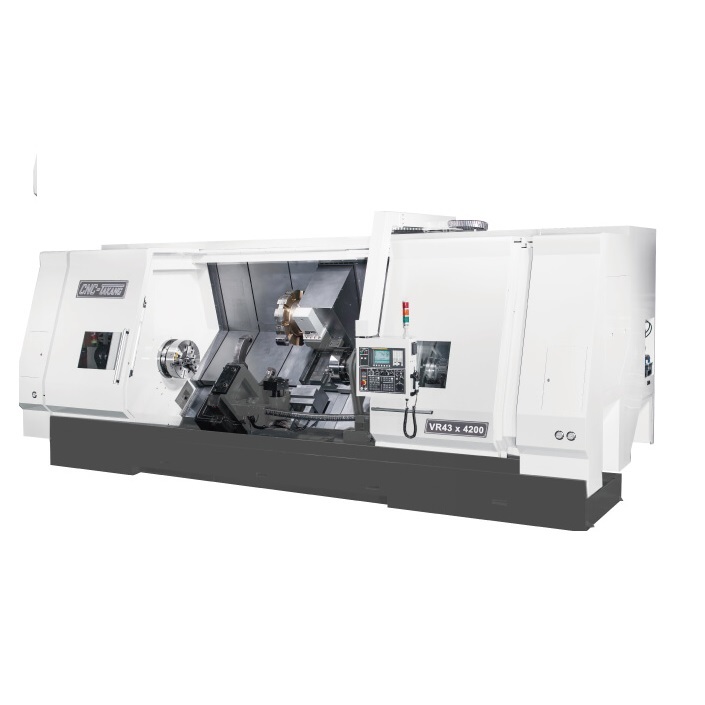

VR43 x 2260/3220/4200/5190







Технические характеристики
ОписаниеVR43x2260VR43x3220VR43x4200VR43x5190
Размеры обрабатываемой детали
Наибольший диаметр обрабатываемого изделия над станиной1100 мм
Наибольший диаметр устанавливаемого изделия над поперечными салазками суппорта940 мм
Максимальный диаметр поворота1020 мм
Рабочая длина2200 мм 3190 мм 4120 мм 5110 мм
Шпиндель
Конус шпинделяA2-11Опция A2-15Опция A2-20
Диаметр шпинделя /
Макс. скорость вращения шпинделя
Диаметр 160 мм /
1500 об / мин
Опция диаметр 230 мм /
700 об / мин
Опция 320 мм / 550 об / мин
Опция 360 мм / 450 об/мин
Шаг редуктора шпинделя4
Револьверная головка
Тип револьверной головкиV12
Размер инструмента32 мм
Диаметр держателя инструментаДиаметр 50 мм
Ось X / Z
Перемещение по оси X510 + 25 мм
Перемещение по оси Z2260 мм 3220 мм 4200 мм 5190 мм
Быстрое перемещение по оси X / ZX: 12 м / мин
Z: 12 м / мин
X: 12 м / мин
Z: 10 м / мин
X: 12 м / мин Z: 8 м / мин
Шариковый винт с осью X / ZДиаметр 40 мм x P6 / Диаметр 63 мм x P10
Скорость подачи резания0,001 ~ 500 мм / мин
Двигатель
Шпиндель37/45 кВт
Серводвигатель оси X / Z4 / 7 кВт
Гидравлический насос3,75 кВт
Насос охлаждающей жидкости0,75 кВт
Задняя бабка
Перемещение задней бабки1900 мм 2900 мм 3900 мм 4900 мм
Перемещение пиноли200 мм
Диаметр пиноли200 мм
Конусность центраMT6
Размеры
Размеры станка8700 × 3158 × 3050 мм9700 × 3158 × 3050 мм10700 × 3158 × 3050 мм11700 × 3158 × 3050 мм
Вес станка (нетто / брутто)18000 / 20000 кг23000 / 27000 кг27000 / 31000 кг32000/36000 кг
Модель для тяжелых условий эксплуатации
  • Конструкция для тяжелых условий эксплуатации с макс. диаметр резки 500 мм.
  • Высокоскоростная индексация и позиционирование на холостом ходу.
  • Наклонная станина на 45 градусов облегчает удаление стружки.
  • Мощный и жесткий шпиндель обеспечивает максимальную скорость 2500 об / мин.
