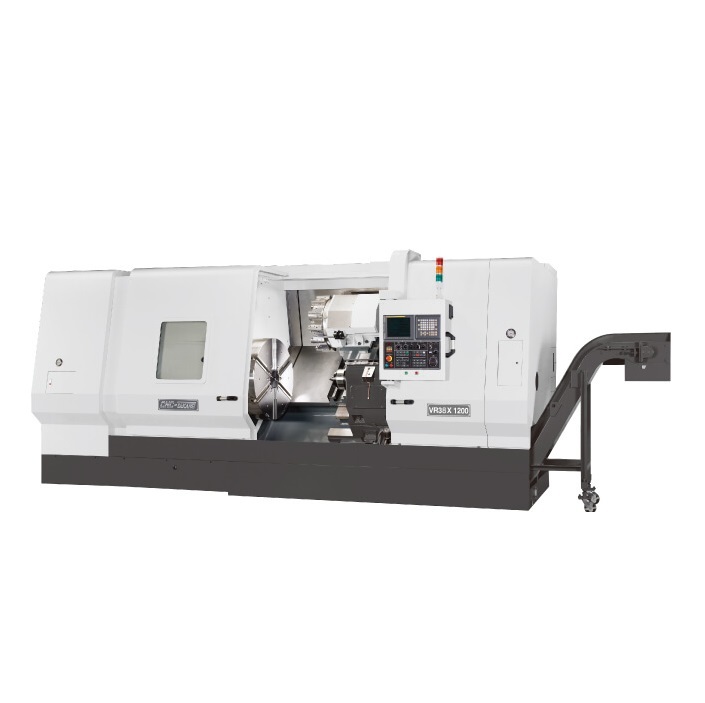

VR33 x 860/1620/2380/3140/4140/5140





Технические характеристики
ОписаниеVR33x860VR33x1620VR33x2380VR33x3140VR33x4140VR33x5140
Размеры обрабатываемой детали
Наибольший диаметр обрабатываемого изделия над станиной850 мм
Наибольший диаметр устанавливаемого изделия над поперечными салазками суппорта660 мм
Максимальный диаметр поворота710 мм
Рабочая длина760 мм 1520 мм 2280 мм 3040 мм 4040 мм 5040 мм
Шпиндель
Конус шпинделяA2-8опция A2-11опция A2-15
Отверстие шпинделяДиаметр 105 мм опция 131 мм , 165 мм опция 180 мм
Макс. скорость вращения шпинделя2500 об / минопция 2000, 1650 об / минопция 1300 об / мин
Шаг редуктора шпинделя2
Патрон
Размер гидравлического патрона304,8 мм
Револьверная головка
Тип револьверной головкиV10 / опция V12
Размер инструмента32 мм / опция 25 мм
Диаметр держателя инструментаДиаметр 50 мм
Ось X / Z
Перемещение по оси X355 + 25 мм
Перемещение по оси Z860 мм 1620 мм 2380 мм 3140 мм 4140 мм 5140 мм
Быстрое перемещение по оси X / ZX: 12 м / мин Z: 15 м / минX: 12 м / мин
Z: 10 м / мин
X: 12 м / мин Z: 8 м / мин
Шариковый винт с осью X / ZДиаметр 40 мм x P6 / Диаметр 50 мм x P10Диаметр 40 мм x P6 / Диаметр 63 мм x P10
Скорость подачи резания0,001 ~ 500 мм / мин
Двигатель
Шпиндель22/26 кВт
Серводвигатель оси X / Z4/4 кВт
Гидравлический насос2,2 кВт
Насос охлаждающей жидкости0,75 кВт
Задняя бабка
Перемещение задней бабки640 мм 1400 мм 2160 мм 2920 мм 3920 мм 4920 мм
Перемещение пиноли100 мм
Диаметр пиноли110 мм
Конусность пинолиMT5
Размеры
Размеры станка5304 × 2130 × 2235 мм6064 × 2130 × 2235 мм6824 × 2130 × 2235 мм7584 × 2130 × 2235 мм8155x2290x2565 мм9300x2290x2565 мм
Вес станка (нетто / брутто)11500 / 11950 кг12100 / 13700 кг15600 / 16800 кг17900 / 19200 кг19500 / 21500 кг21200 / 23000 кг
Модель для тяжелых условий эксплуатации
  • Конструкция для тяжелых условий эксплуатации с макс. диаметр резки 710 мм.
  • Высокоскоростная индексация и позиционирование на холостом ходу.
  • Наклонная станина на 45 градусов облегчает удаление стружки.
  • Мощный и жесткий шпиндель обеспечивает максимальную скорость 2500 об / мин.
