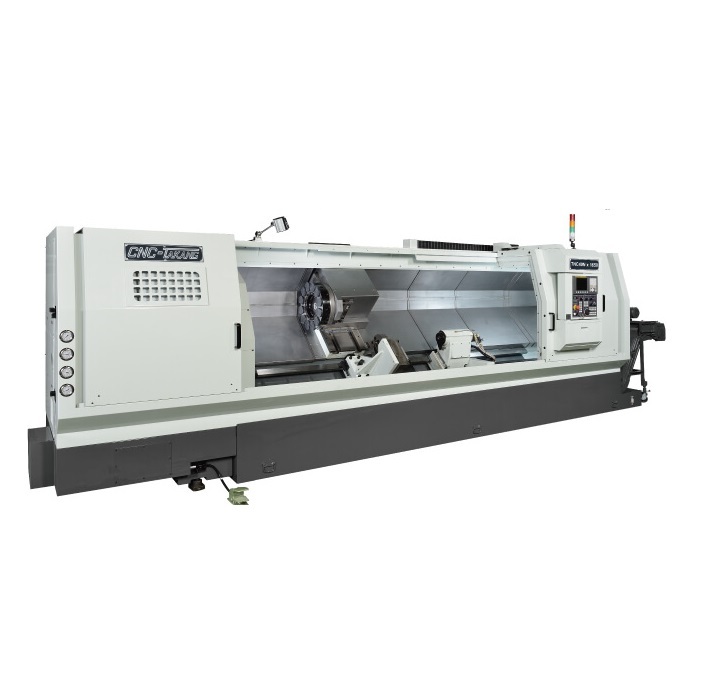

TNC40NE x 670/1150/1650/2150/2650



Технические характеристики
ОписаниеTNC-40NE x 650 / 1150TNC40NE x 1650 / 2150 / 2650
Размеры обрабатываемой детали
Наибольший диаметр обрабатываемого изделия над станинойØ 800 мм Ø 750 мм
Наибольший диаметр устанавливаемого изделия над поперечными салазками суппортаØ 590 мм
Расстояние между центрами передней и задней бабок670/1150 мм 1715 / 2215 / 2715 мм
Гидравлический патронØ 304 мм / опция Ø 380 мм / опция Ø 450 мм
Ширина станины480 мм
Угол наклона станины45 градусов
Диаметр резанияØ 720 мм прямой / Ø 650 мм VDI
Шпиндель
Конус шпинделяA2-8 / опция A2-11
Отверстие в шпинделеØ 102 мм / опция Ø 130 мм / 160 мм
Конус шпинделя1 / 20
Скорость вращения шпинделя10 ~ 2500 об. /мин. / опция 10 ~ 2000 об. / мин. / 10 ~ 1650 об. /мин.
Двигатель шпинделяFANUC ail 18 (18,5 / 22 кВт) + 2 ступенчатая коробка передач (1: 4)
Диаметр шпинделя. (OD)Ø 160 мм / опция Ø 180 мм / 220 мм
Револьверная головка
Тип револьверной головкиГидравлическая револьверная головка / серво револьверная головка (опция)
Количество и размер инструментов10/12 (опция), 25 x 25 мм
X перемещение360 мм
Z перемещение650 / 1150 мм 1650 / 2150 / 2650 мм
Y перемещение+- 60 мм
Быстрое перемещениеX: 18 м/мин
Z: 18 м/мин
X: 15 / 15 / 15 м/мин
Z: 15 / 12 / 7 м/мин
Диаметр держателя ID инструмента.Ø 40 мм
Задняя бабка
Перемещение задней бабки550 / 1050 мм 1550 / 2050 / 2550 / 3050 мм
Перемещение пиноли100 мм
Диаметр пинолиØ 160 мм
Конусность пинолиMT5
Модель для тяжелых условий эксплуатации
  • Высокая жесткость и тяжелая резка.
  • Конструкция наклонной станины на 45 градусов обеспечивает более лёгкое удаление стружки.
  • Простота в эксплуатации.
  • Закрытый электрический шкаф.
  • Для обеспечения высокой точности обработки и срока службы станка подшипники шпинделя обрабатываются высокоточным шлифованием. Шпиндель со шкивами проходит тест на динамическую балансировку.
  • Программируемая задняя бабка.
  • Отдельный резервуар для охлаждающей жидкости.
