ЧПУ TCK100

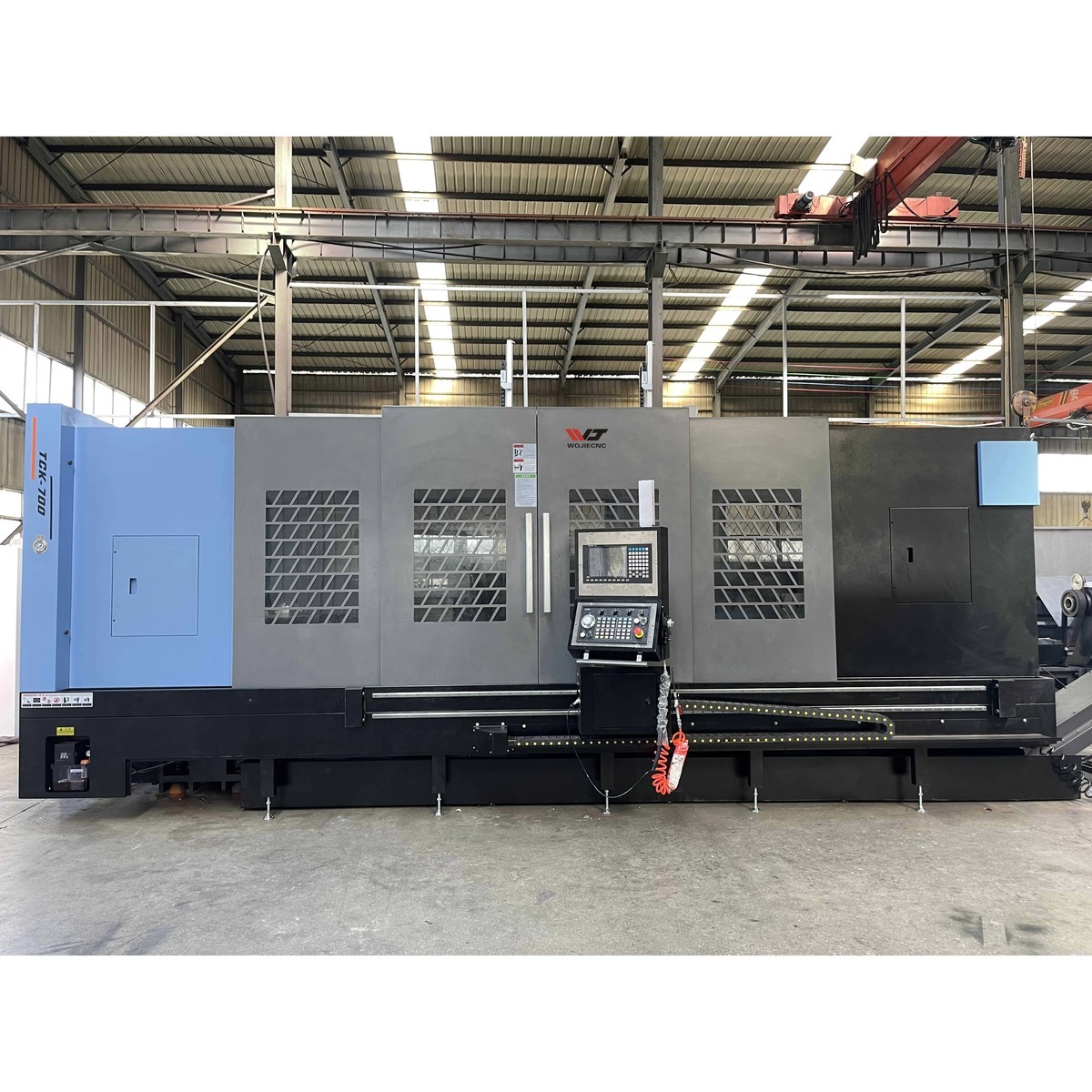

Токарно-фрезерный станок TCK100 с ЧПУ с наклонной станиной

Технические характеристики

Этот токарный станок с ЧПУ имеет наклонную станину под углом 45 градусов ·
Высокоточная направляющая производства Тайвань
Большая пропускная способность стружки, можно выбрать - подача стружки справа или сзади
Шпиндельный узел имеет два типа на выбор: тяжелый режущий или высокоскоростной тип. Первый подходит для обработки подшипников и зубчатых колес. Второй· тип подходит для обработки с высокой скоростью и высокой точностью.
Конструкция с предварительным натяжением винта

Технические характеристики	Единицы измерения	TCK100
Максимальный диаметр обработки на станине	мм	Ø 780
Максимальный диаметр поворота на суппорте	мм	Ø 500
Рекомендуемый диаметр обработки	мм	Ø 650
Максимальная длина обработки детали	мм	3100
Серия скоростей шпинделя		Бесступенчатый
Длина зажима патрона	мм	2900
Тип головки шпинделя	мм	A2-11
Диаметр сквозного отверстия шпинделя	мм	132
Диаметр обработки стержня ≤	мм	115
Максимальная скорость вращения шпинделя	об / мин	1600
Номинальная мощность главного двигателя	кВт	Alpha iI 18 /7000 18.5 / 22 кВт
Максимальный выходной крутящий момент главного вала	Нм	708
Гидравлический патрон	дюйм	15
Втулка задней бабки		Внутреннее вращение MT5 / 6
Форма движения задней бабки		Гидравлическая / программируемая / полностью автоматическая
Наклон станины	град.	45 °
Расстояние перемещения X	мм	350+20
Быстрая скорость перемещения X / Z	мм	3/3/3(4)
Револьверная головка		сервогидравлический / BMT65 Горизонтальный 12 станций
Смежное время смены инструмента	с	0.5
Количество инструментов		12 Станций
Размеры инструмента (токарный / расточный)	мм	32×32/ Ø 32(40)
Модель пружинной цанги		ER40
Мощность револьверной головки	кВт	7.5/11
Перемещение по оси Y	мм	±75
Размер станка (Д × Ш × В)	мм	8500x2300x2550
Вес станка нетто/брутто	кг	14800 / 15800
