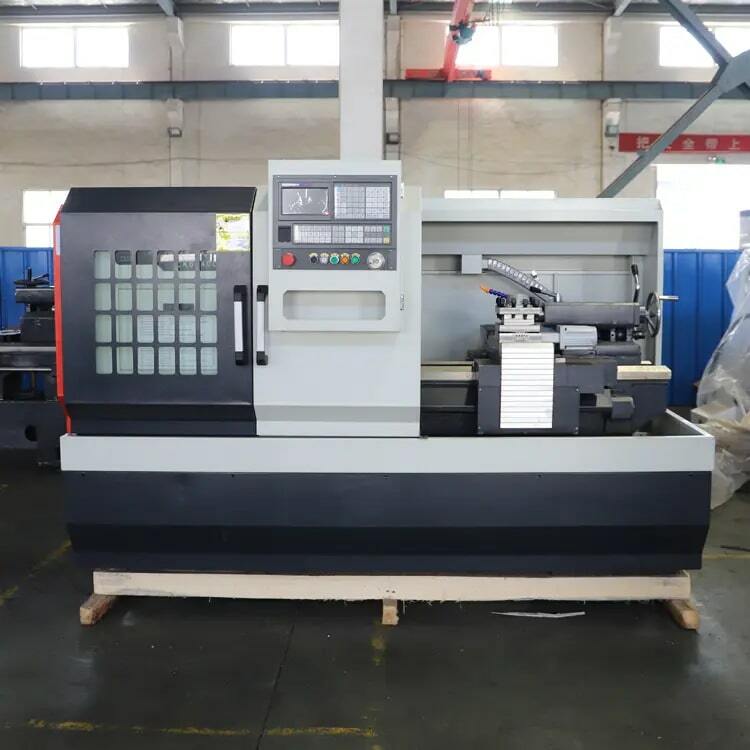

Токарные станки с ЧПУ CK6140/CK6150
Технические характеристики
- Эта серия станков имеет компактную конструкцию, большой крутящий момент шпинделя, высокую жесткость, стабильную и надежную работу и отличное сохранение точности.
- Продольная и поперечная подачи осуществляются шариковыми ходовыми винтами, приводимыми в движение серводвигателями.
- Как патрон, так и задняя бабка доступны с гидравлическим, ручным или пневматическим типом.
- Система шпинделя отличается высокой жесткостью и точностью.
- Поверхность станины закалена на сверхзвуковой частоте и точно отшлифована для длительного срока службы.
- Каждая точка смазки оснащена устройством принудительной автоматической смазки для точечной и количественной смазки ходового винта и направляющей. При ненормальном состоянии или недостаточном количестве масла автоматически генерируется предупреждающий сигнал.
| Технические характеристики | Единицы измерения | CK6140 | CK6150 |
| Максимальный диаметр обработки над станиной | мм | Ø400 | Ø500 |
| Максимальный диаметр обработки над суппортом | мм | Ø220 | Ø280 |
| Максимальная длина обработки детали | мм | 750/1000/1500/2000 | 750/1000/1500/2000 |
| Диаметр отверстия шпинделя | мм | 52 (82) | 82 |
| Конус шпинделя | ISO-C6 (C8) | ISO-C6 (C8) | |
| Тип шпинделя | MT6 | MT6 | |
| Скорость вращения шпинделя | об / мин | 90-1800 | 90-1800 |
| Перемещение по оси Z | мм | 750/1000/1500/2000 | 750/1000/1500/2000 |
| Перемещение по оси X | мм | 330 | 330 |
| Быстрая скорость перемещения | м / мин | 3/6 | 3/6 |
| Точность перемещений X / Z | мм | 0.001 | 0.001 |
| Диаметр втулки задней бабки | мм | 75 | 75 |
| Конусность втулки задней бабки | MT5 | MT5 | |
| Перемещение втулки задней бабки | мм | 140 | 140 |
| Количество инструментов | шт | 4(6) | 4(6) |
| Размеры инструмента | мм | 20*20 | 25*25 |
| Время смены ножевого инструмента | с | 2 | 2 |
| Повторная точность позиционирования | мм | 0.01 | 0.01 |
| Мощность главного двигателя | кВт | 5.5/7.5 | 5.5/7.5 |
| Габаритные размеры для 750 мм | мм | 2200*1500*1600 | 2200*1500*1600 |
| Габаритные размеры для 1000 мм | мм | 2450*1500*1600 | 2450*1500*1600 |
| Габаритные размеры для 1500 мм | мм | 2950*1500*1600 | 2950*1500*1600 |
| Габаритные размеры для 2000 мм | мм | 3450*1500*1600 | 3450*1500*1600 |
| Вес для 750 мм | кг | 1800 | 1900 |
| Вес для 1000 мм | кг | 1900 | 2000 |
| Вес для 1500 мм | кг | 2100 | 2200 |
| Вес для 2000 мм | кг | 2300 | 2400 |
